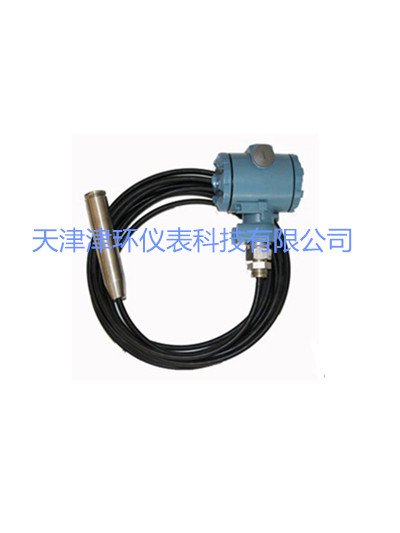

JH213投入式变送器

一  概述

JH213投入式压力液位变送器是基于所测液体静压与该液体的高度成比例的原理将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号。核心部件通常选用德国陶瓷电容压力传感器。采用特殊工艺，内部具有三重保护功能，彻底解决了结露问题。 且测量膜片与介质大面积接触，不易堵塞，便于清洗，进一步发挥了陶瓷传感器抗腐蚀性能好的技术特点和较经济的优势。投入式压力液位变送器适用于石油化工、冶金、电力、制药、给排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。

二  特点
 1接液面积大，极易清洗
 2过载能力强，耐磨损
 3无过程填充液，安全卫生
 4抗腐蚀能力强，可靠性高
 5稳定性好，长期稳定性可达0.2%FS/年
 6补偿温度0~70 ℃范围内，温度飘移低于0.2%FS
 7固态结构，无可动部件，高可靠性，使用寿命长

三  技术参数
 测量范围：0~0.2~100m               精度等级：0.2、0.5
 供    电：12~36VDC推荐24VDC       稳 定 性：0.2％FS/年
 输    出：4~20mA                   膜片材料：氧化铝陶瓷 316L不锈钢
 工作温度：-20℃~85℃               负载电阻：≤ 600Ω
 相对湿度：95％不冷凝                防护等级：IP65

























电缆直接引出式液位变送器



一  概述

电缆直接引出式液位变送器是采用无接线盒连接，将电缆线直接从探头部分引出，输出4~20mA的简易形式，使产品连接现场更简单。但因其省去了接线盒的转换部分，故不能在使用中调节零点和满量程，也不能实现现场显示。适合于测量现场较稳定且温和的场合。根据测量介质的不同特性及用户的测量范围可选择陶瓷电容或扩散硅传感器，灵敏度高，长期稳定性好。

二  特点

 1、无接线盒连接，电缆直接由探头引出使接线更方便。

 2 、采用进口陶瓷电容或扩散硅传感器，具有高准确度，高稳定性。

 3 、不锈钢全封闭外壳，防水性能好。

 4 、压力传感器直接感测被测液位压力，不受介质起泡沉积的影响。

 5、 测量膜片与介质大面积接触，不易堵塞，便于清洗。

 6 、无机械传动部件，无机械磨损，无机械故障，可靠性强。

 7、传感器防护等级IP68，可全天候露天使用。
