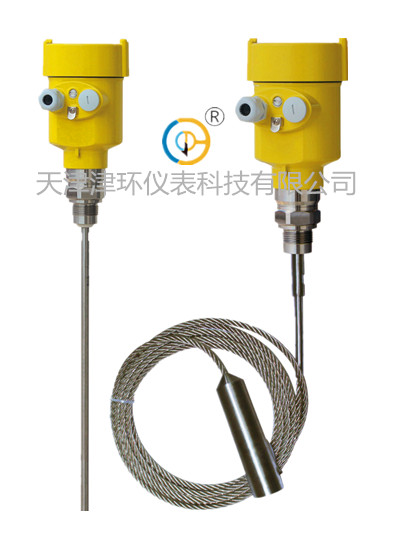

导波雷达物位计

发布时间:2015/8/11 16:49:57 点击量:1503




导波雷达物位计 1. 产品概述 1.1测量原理导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。输入 反射的脉冲信号沿缆绳传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表面的距离D与脉冲的时间行程T成正比: D=C×T/2 其中C为光速 因空罐的距离E已知,则物位L为: L=E-D 输出 通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。 1.2 测量范围 F----测量范围 E----空罐距离 B----顶部盲区 L----探头到罐壁的最小距离顶部盲区是指物料最高料面与测量参考点之间的最小距离。底部盲区是指缆绳最底部附近无法精确测量的一段距离。顶部盲区和底部盲区之间是有效测量距离。注意: 只有物料处于顶部盲区和底部盲区之间时,才能保证罐内物位的可靠测量。
